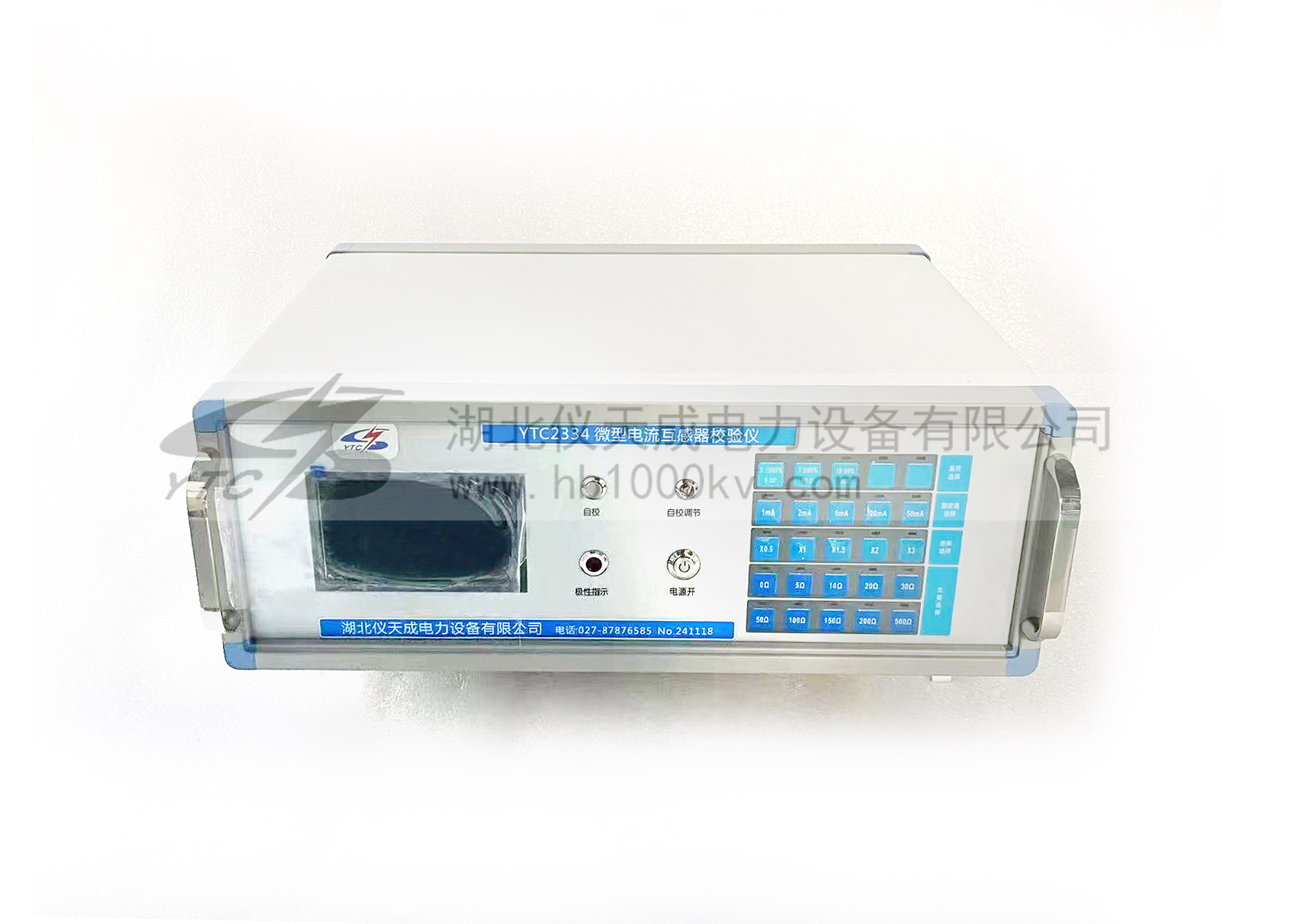

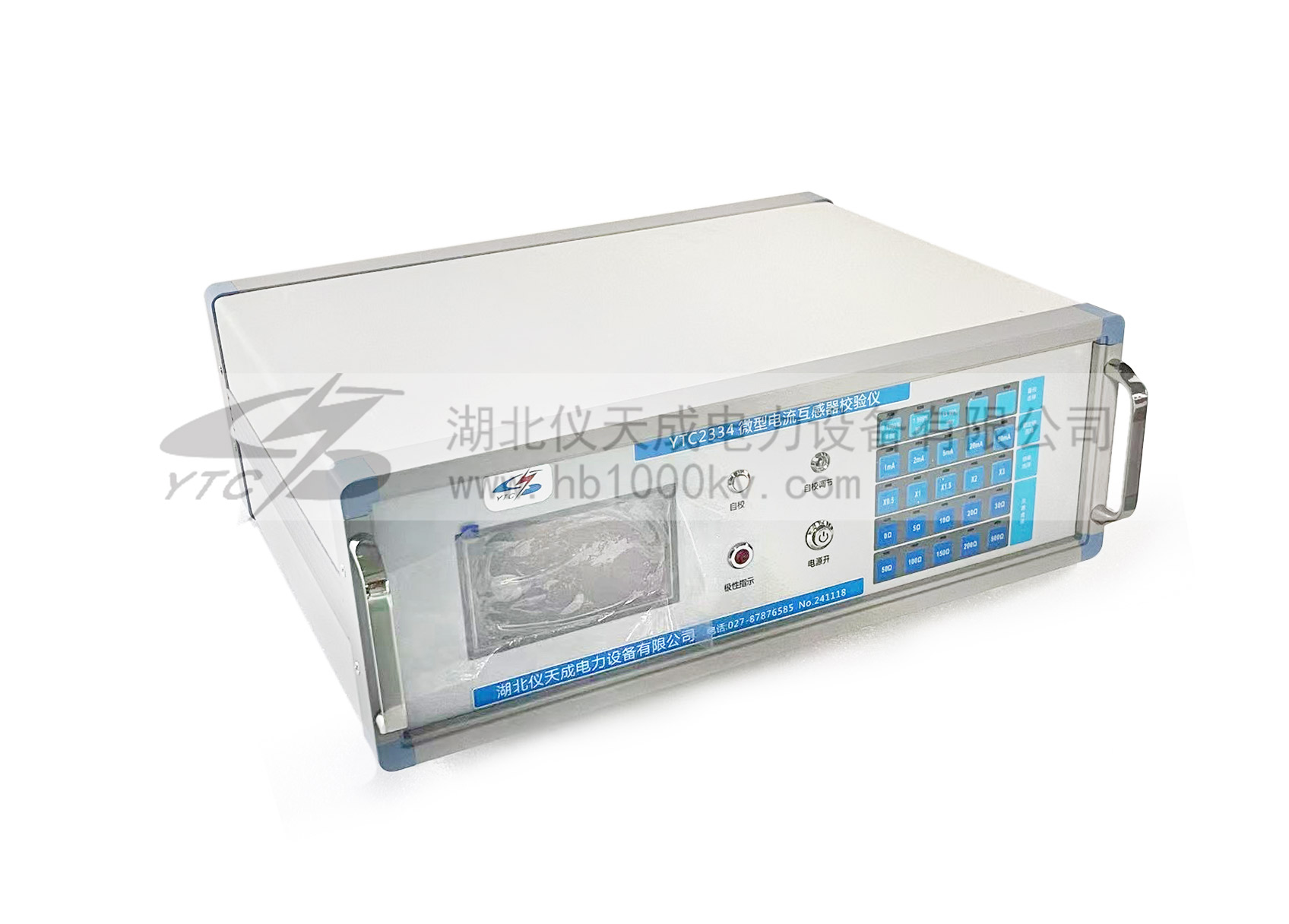

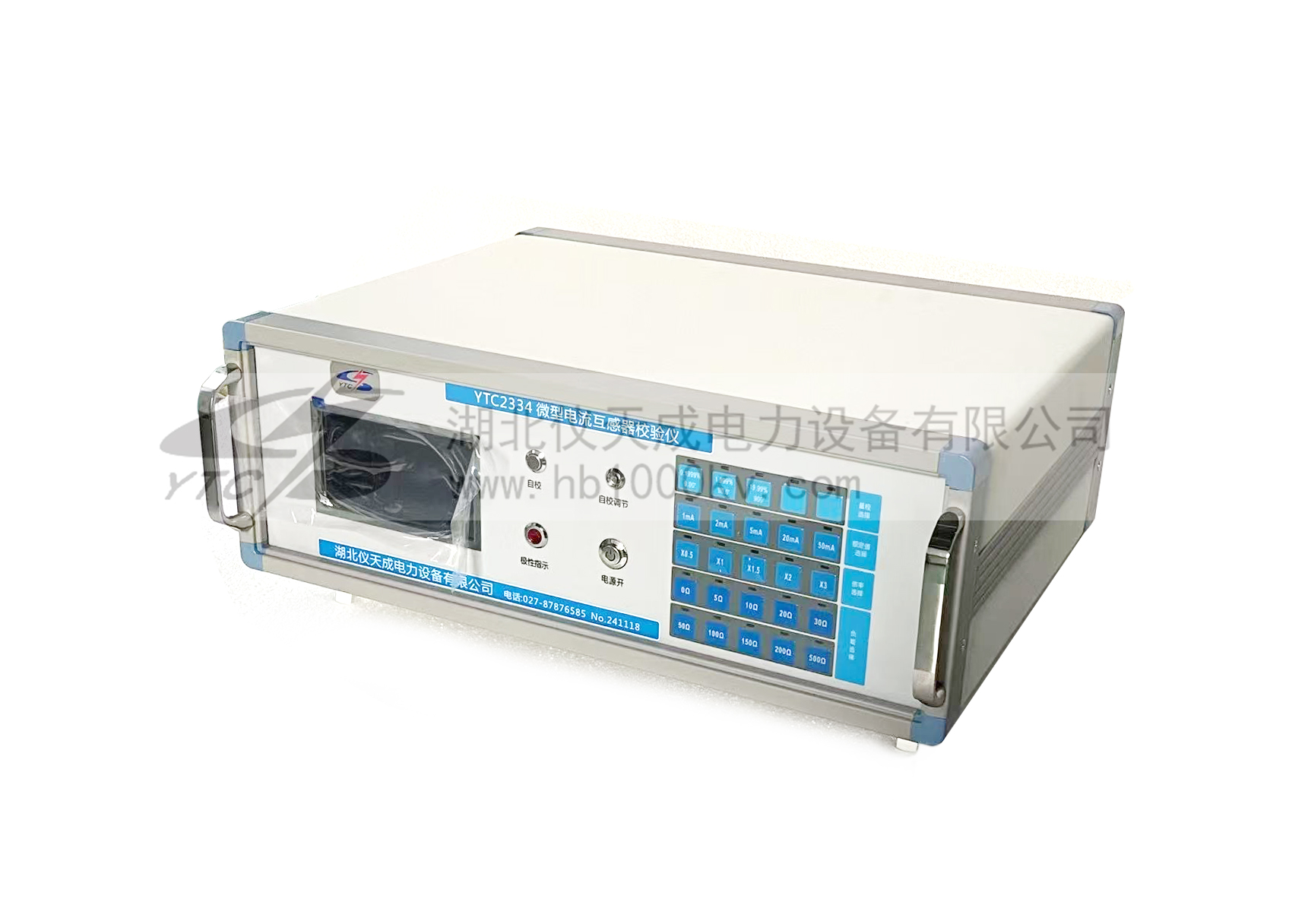

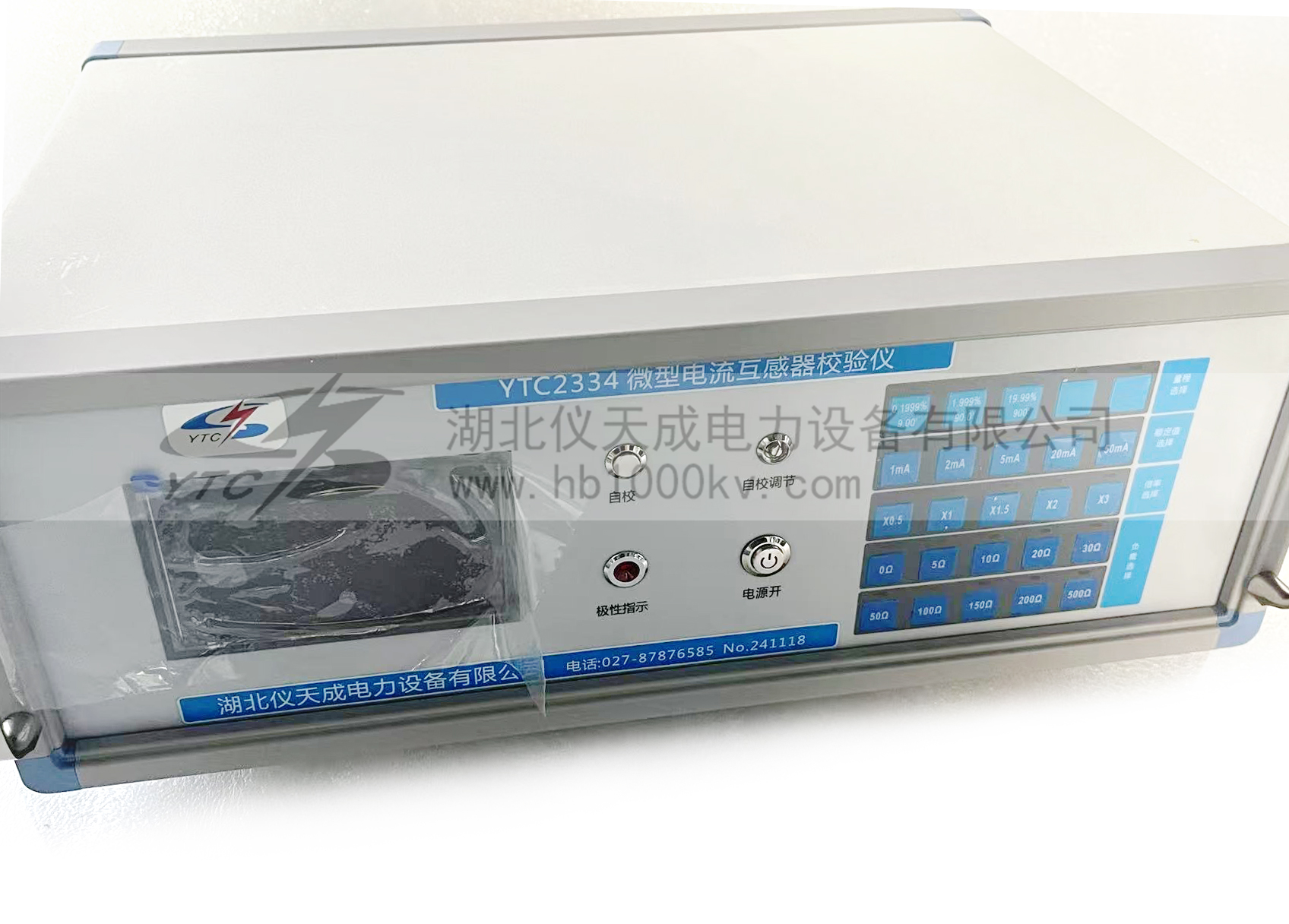

YTC2334 微型電流互感器校驗儀

微型電流互感器校驗儀用于檢定準確度級次為0.01級至10級，額定二次電流為1mA至99mA的電流互感器，其測量結果直接用數字顯示。微型電流互感器校驗儀在二次額定電流的2%--500%的范圍內，不用換檔可直接測量被檢互感器的誤差，即可在5倍額定電流下測量誤差。在檢定互感器時，儀器可以隨時測量被檢互感器次級回路阻抗的有功分量和無功分量。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品特點：
1.微型電流互感器校驗儀在二次額定電流的2%--500%的范圍內，不用換檔可直接測量被檢互感器的誤差，即可在5倍額定電流下測量誤差。
2.在檢定互感器時，儀器可以隨時測量被檢互感器次級回路阻抗的有功分量和無功分量。
3.檢定互感器時，儀器自動指示極性，當極性錯誤時，儀器能自動切斷差流回路，并用聲、光報警，確保儀器輸入電路安全。
4.在額定工作電流的2%--500%范圍內，儀器可方便的進行自校，確保儀器的測量結果有效、可靠。
5.儀器可作為直角坐標系交流電位計使用，測量交流小電流。
6.儀器可以用整體法或元件法進行周期檢定。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

微型電流互感器校驗儀：

類別	參數項目	技術指標
測量范圍及分辨率	互感器比差（%）	測量范圍：±0.001～199.9 分辨率：10??
測量范圍及分辨率	互感器角差（分）	測量范圍：±0.01～900 分辨率：0.01分
校驗儀基本誤差	同相/正交分量示值允許誤差	△=±(X·2%+1個字) X=儀器讀數值，1個字=量子化誤差
校驗儀基本誤差	同相/正交分量相位誤差	0.02弧度注：非額定工作電流時，誤差允許為2倍
其他技術數據	被檢電流互感器額定二次電流	1mA～99mA，1mA步進
	工作電流百分表	精度±1.5% 工作范圍：2%～500% 最大工作電流≤500mA
	標準電流互感器次級負載阻抗	10Ω
	極性指示動作電流	＜額定工作電流的30%
	內附負載箱阻值	0Ω、5Ω、10Ω、20Ω、30Ω、50Ω、100Ω、150Ω、200Ω、500Ω（可外置）
	儀器消耗功率	＜20VA
	外形尺寸	460×380×160
	重量	＜12kg

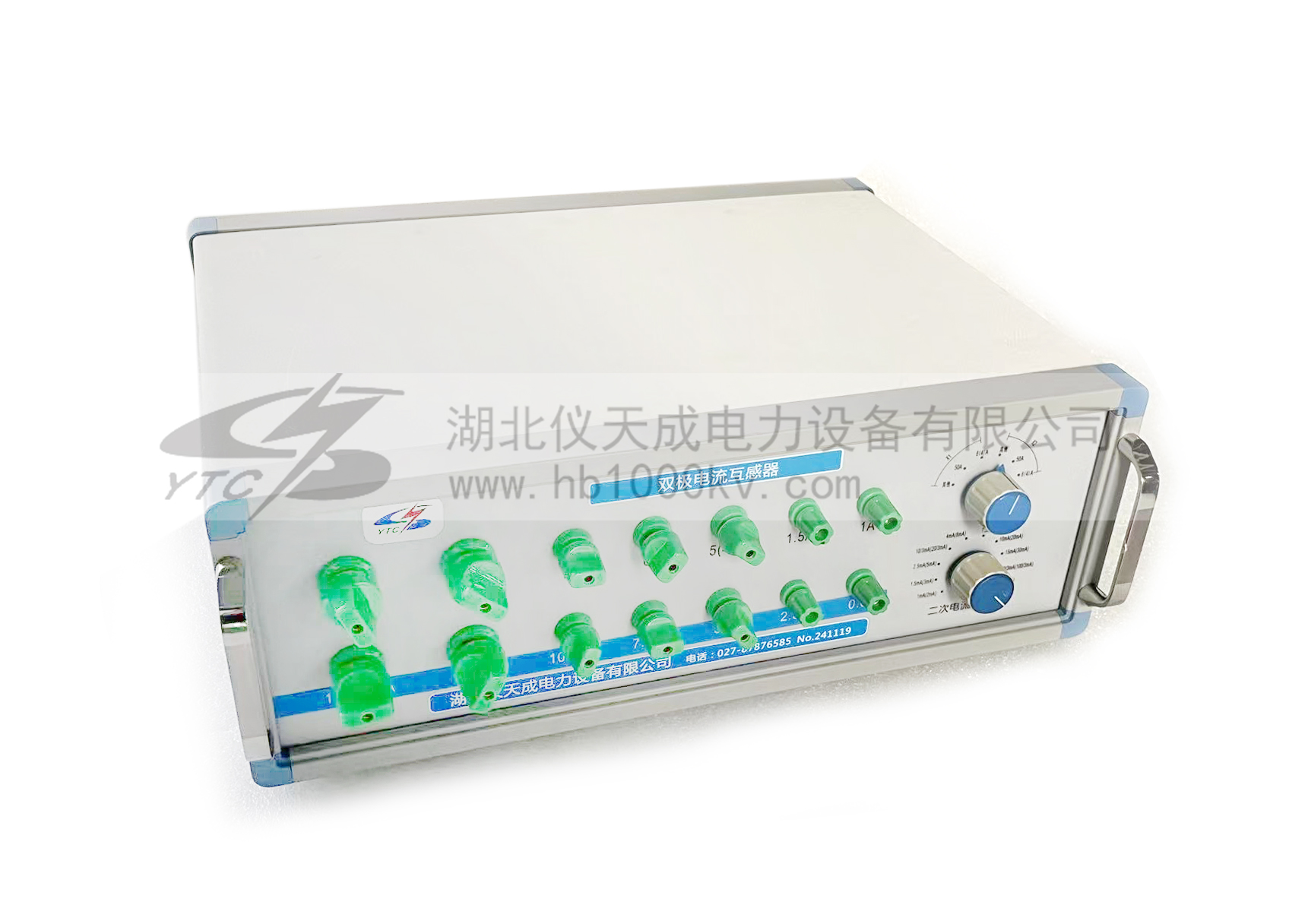

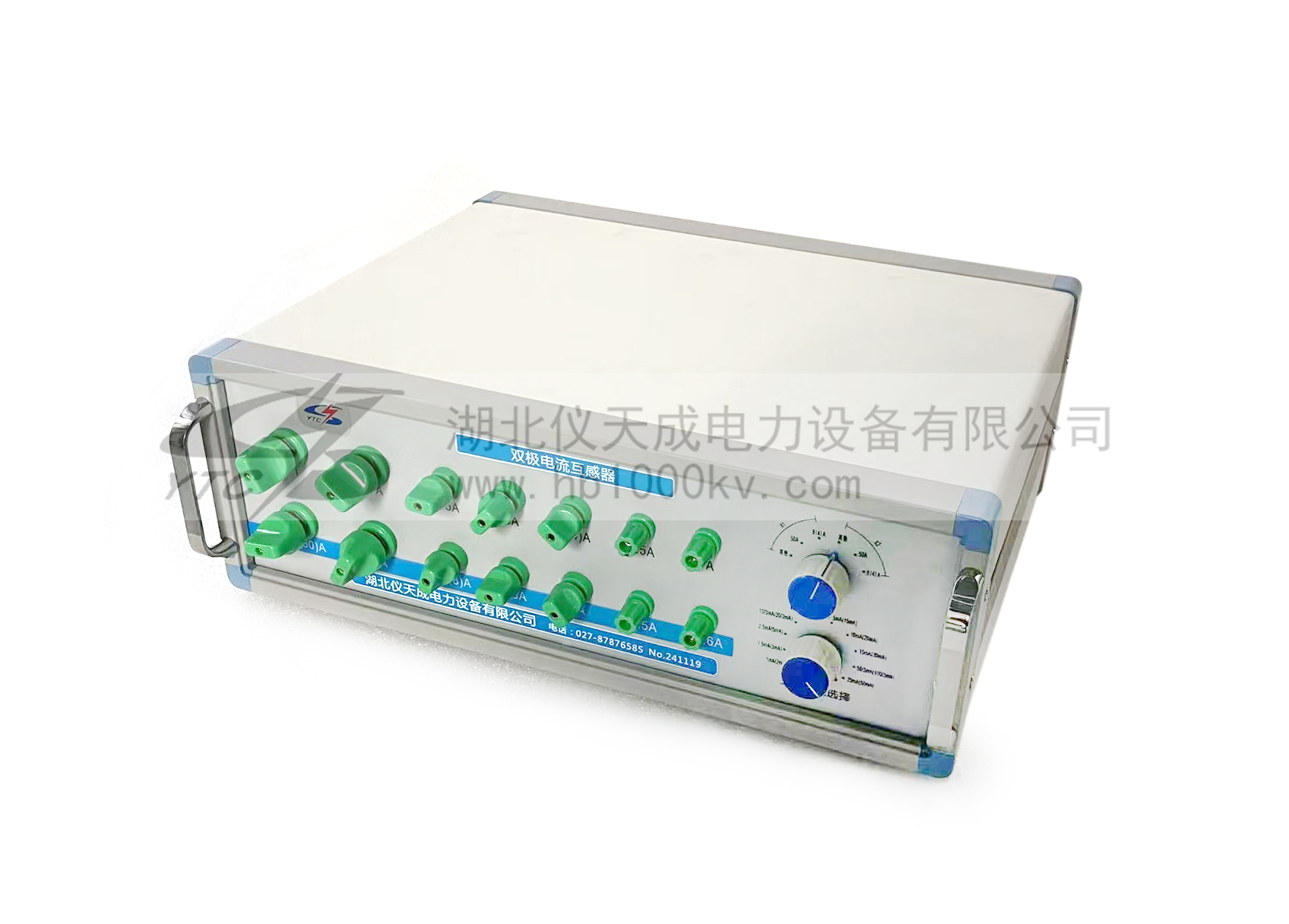

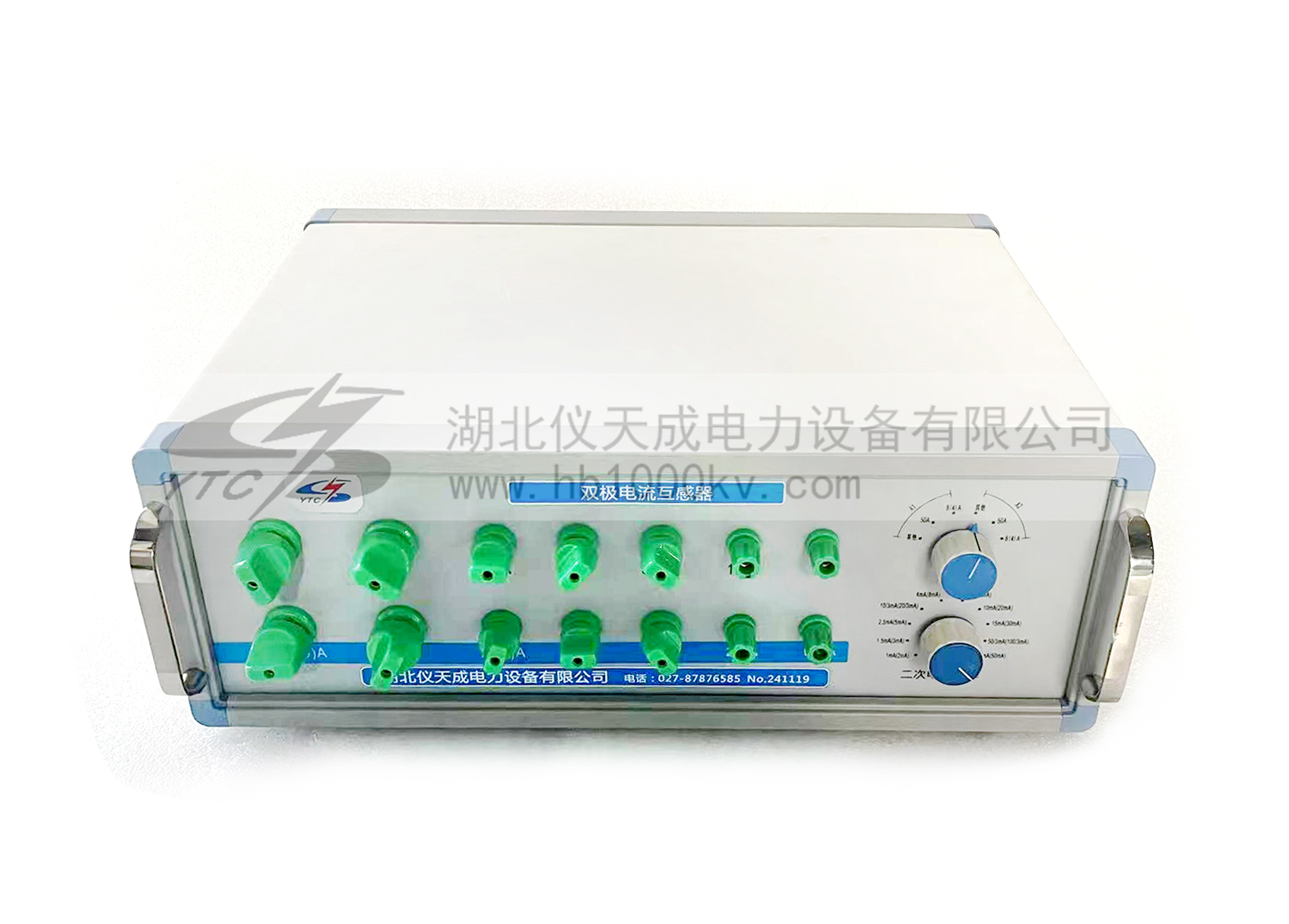

雙級電流互感器：

序號	參數項目	技術指標
1	一次電流（A）	0.6、1、1.5、2.5、3、4、5、6、7.5、8、10、15、20、30、50、60
2	二次電流（mA）	1、1.5、2、2.5、3、10/3、4、5、20/3、7.5、8、10、15、50/3、20、25、30、100/3、50
3	額定電流比	任意一次電流與二次電流的任意組合（共 304 種電流變比）
4	精度等級	0.02 級
5	額定負荷	10 Ω（Cosφ = 1.0）
6	過載能力	5 倍
