雷擊沖擊試驗系統測試操作介紹

返回打印來源：儀天成電力時間：2025/06/20 閱讀：次

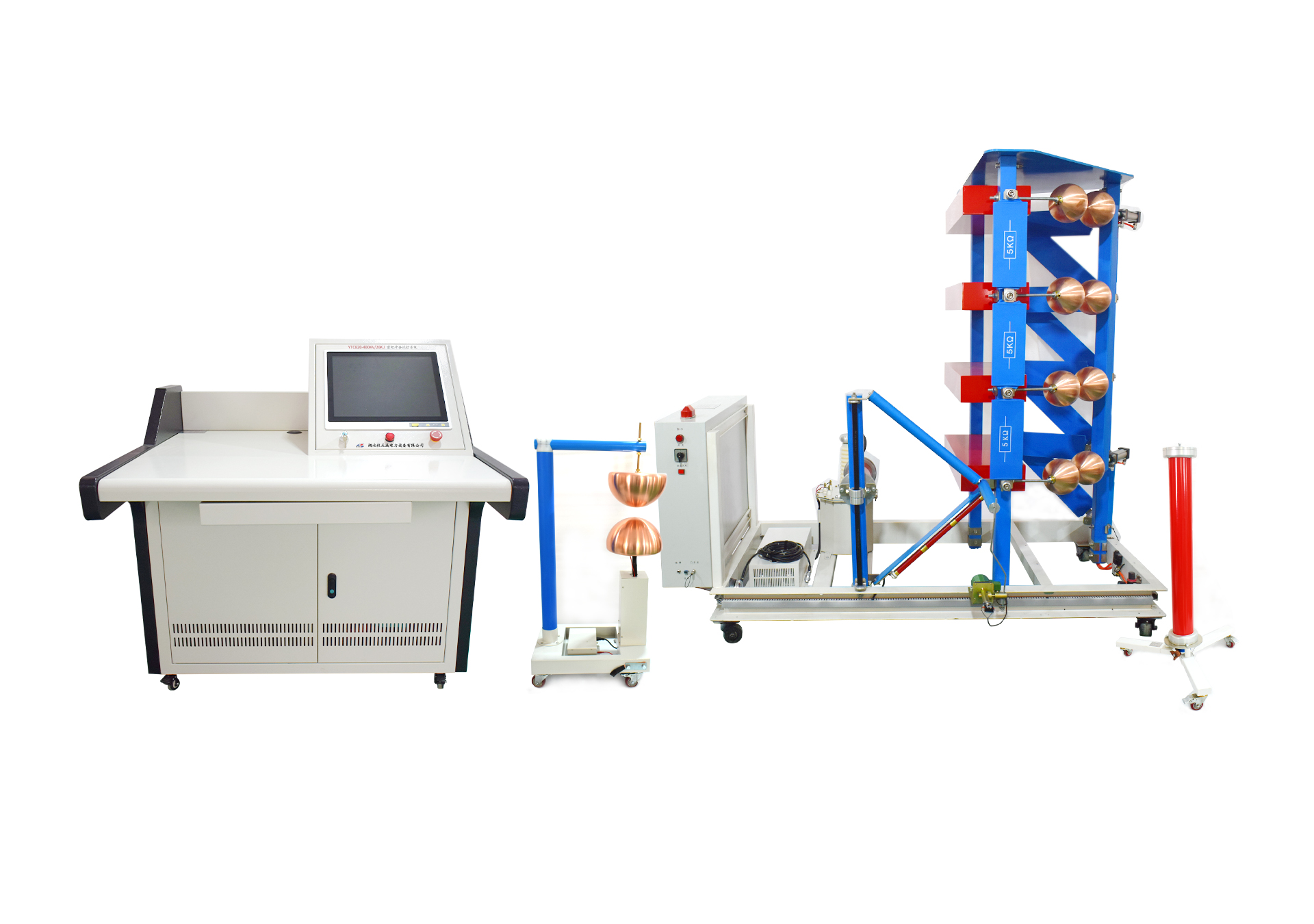

在我們現實生活中，脈沖高電壓是常常會有所發生的，尤其對于多雷雨季節，自然界的閃電打雷就會產生高脈沖電流和電壓，危害很大，所以我們就需要做好相應的防護措施，雷擊沖擊試驗系統就是一款模擬自然界雷電進行高壓沖擊試驗的裝置，那么這款裝置如何操作呢？下面就給大家介紹一下。

沖擊電壓發生器每次觸發后，都會產生沖擊高電壓脈沖，經過分壓器分壓后由測量電纜送到控制臺的峰值電壓表和示波器，可以顯示脈沖幅值及波形，并自動測量波形參數。示波器的測量操作是由軟件完成的，通過測控軟件，可以完成對示波器的設定，并將示波器測得的波形數據送到計算機，進行顯示、參數計算、波形分析及數據存儲。具體操作步驟如下：
1.點擊進入測量控制軟件操作主界面
2.點擊參數設置按鈕，可進入?yún)?shù)設定界面進行必要的設定：選擇示波器的測量通道，選擇測量的沖擊波形種類，選擇測量的沖擊波形極性，選擇被測電壓的最大值，設定分壓器的分壓比（輸入分壓器的實際分壓比），設定衰減器的衰減比例，選擇記錄波形的時間
3.正確設定示波器參數后，點擊獲取波形按鈕，則計算機將設定示波器并準備好記錄脈沖波形。當發生器觸發后，示波器將自動記錄波形并傳送到計算機屏幕顯示，可以獲得脈沖幅值、波頭時間、波尾時間等波形參數。
4.點擊保存波形按鈕，可以將顯示的波形存在計算機的硬盤上。
5.點擊波形處理按鈕，可以將存盤的波形調出，生成圖片文件或打印輸出。

雷電沖擊電壓發生器裝置能夠真實地模擬自然界中的雷電脈沖高壓，操作過程也并不復雜，有相應的控制臺、軟件，讓我們能夠更好地進行測試，做好雷電沖擊防護工作。

湖北儀天成電力設備有限公司
2025年6月20日
