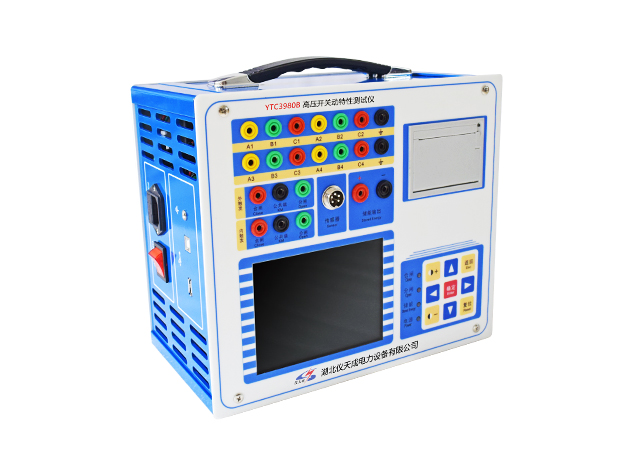

在電力系統中，高壓開關斷路器是很重要的電路器件，它關系著電路的運行安全保障，如今國內外生產的開關種類有很多，比如SF6開關、GIS組合電器、真空開關、油開關等等，在其投入運行前后，我們都需要對其做相應的性能檢測工作，通常我們就會用到高壓開關特性測試儀，今天就給大家淺談下現場我們如何對高壓開關特性測試儀器進行接線的問題。
首先需要我們注意的是儀器到現場后，請首先將儀器保護地 與現場大地連接，方可進行其它接線與操作;試驗完后，關掉儀器電源，再拆其它線，最后拆除地線。

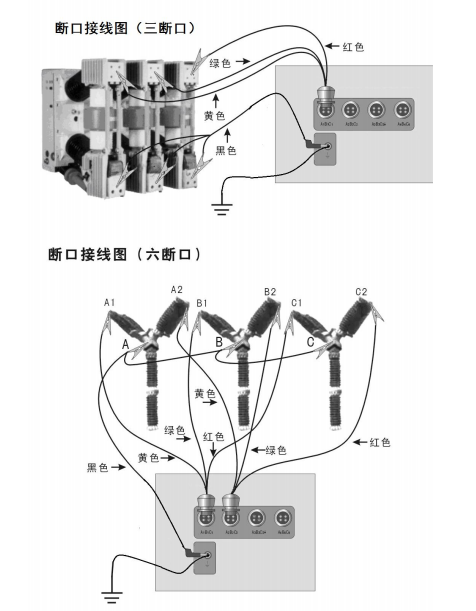

1.斷口線如何接，可見下圖。
2.分合閘控制線接線
①分合閘控制電源由儀器內部提供時，斷開被測開關控制箱內的控制電源（通常是將控制箱內控制電源與控制母線相連的保險撥掉），但不能切斷開關機構的儲能電源。
提示：儀器內部只能提供直流電流，使用儀器內部電源用“內觸發”方式。若現場開關是交流操作機構，請使用“外觸發”方式。
②使用外部現場電源作分合閘控制時，“控制電源輸出”不接線。開關做單合試驗時，“外觸發”兩根線并接合閘線圈兩端;開關做單分試驗時，“外觸發”兩根線并接分閘線圈兩端。
提示：使用外部電源操作時，用“外觸發”方式。外觸發方式不管開關機構是交流還是直流都可測試。使用外觸發時，分合閘控制電源輸出不接線。
開關斷路器是電力系統中不可缺少的重要部件，其性能完備性是保障電路正常安全運行的前提，因而對其做特性檢測工作顯得尤為重要，熟悉掌握開關斷路器檢測儀器的現場接線是我們必要的工作。
